Motor housing
電機外殼散熱方案
鋁型材電機外殼在使用上十分廣泛,鋁外殼具備了強度高、重量輕和散熱性能比較好的優點,而且在表面也是美觀大方,不僅耐腐蝕,對于內膛也不需要進行任何的切削。不僅體積比較小重量非常輕,結構也較為簡單,安裝和維護都非常的方便,生產的過程也非常環保,而且生產的效率比較高,運輸和儲存也較為方便,因此也受到了廣大電機制造商的青睞。

             同裕熱能是大功率散熱廠家,專注于機件的熱管理,在電機外殼領域,同裕熱能的工程師能夠在機殼的設計之初就考慮到電機的散熱問題,根據電機的散熱需求設計電機外殼的外形以及齒片的形 狀與尺寸,如果受特定環境限制的情況下,還可以加入強制風冷、液冷等散熱技術設計。

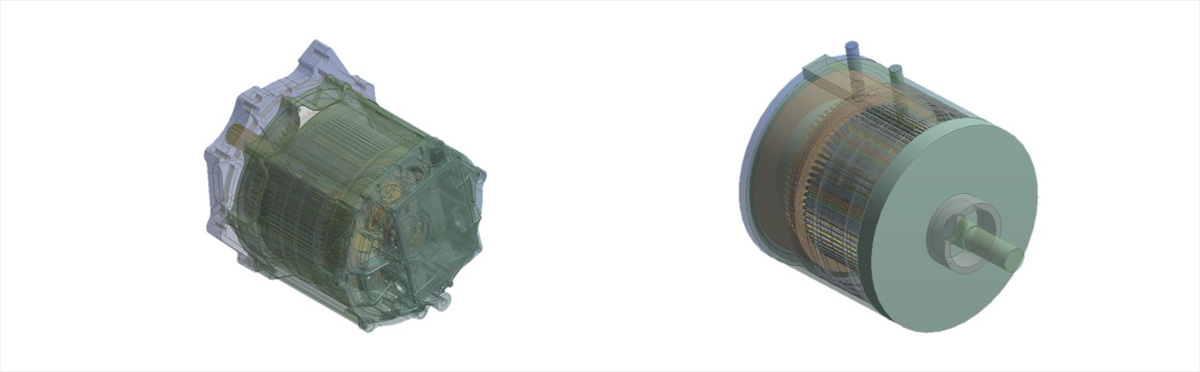

汽車驅動電機的數模外形及簡化結構圖

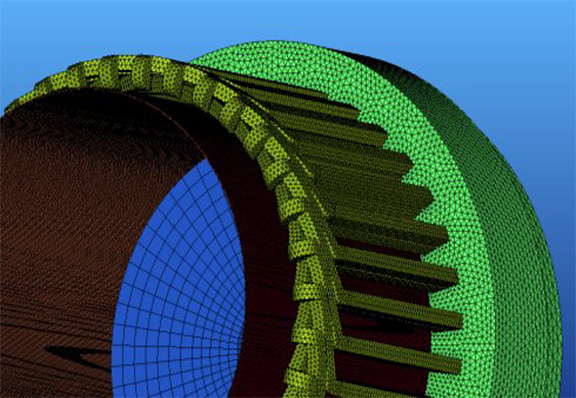

定子處網格示意圖

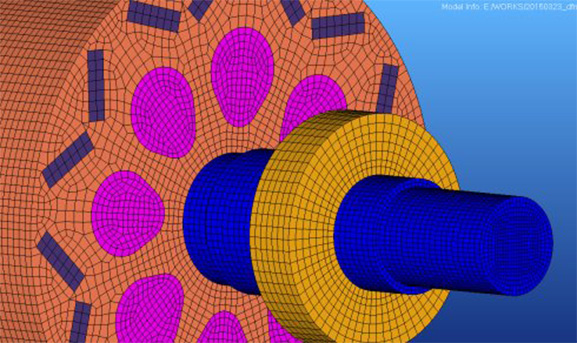

定子處網格示意圖

水道網格示意圖

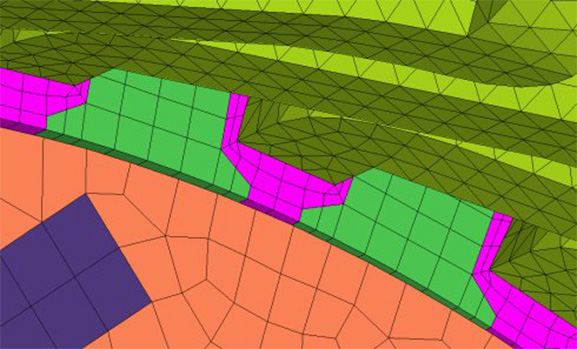

電機繞組和定子轉子間隙空氣的網格示意圖

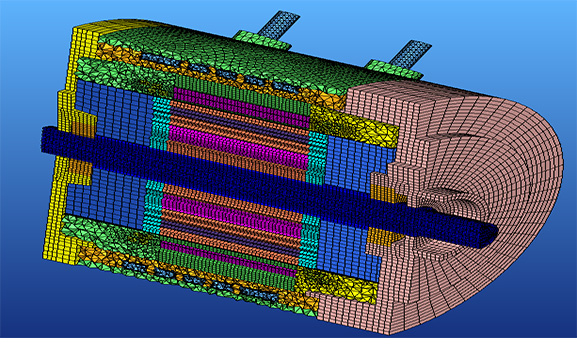

電機散熱模型的網格示意圖

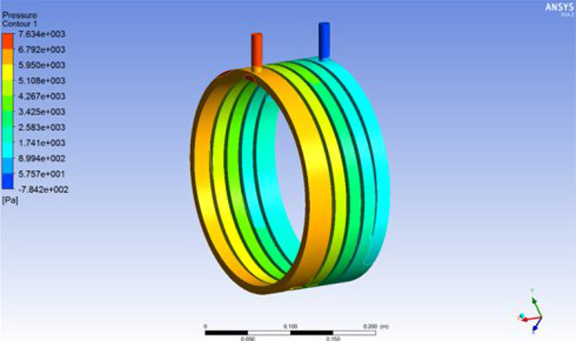

冷卻水壓力仿真示意圖

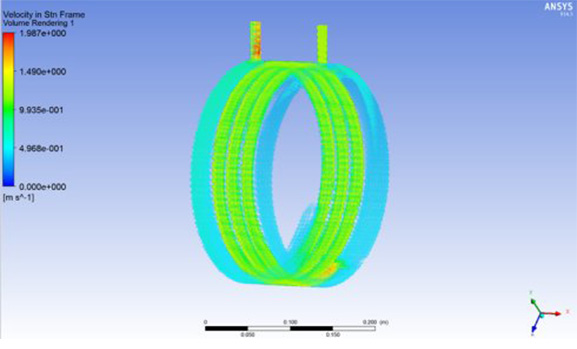

冷卻水速度矢量仿真示意圖
冷卻水溫度仿真示意圖

繞組溫度仿真示意圖

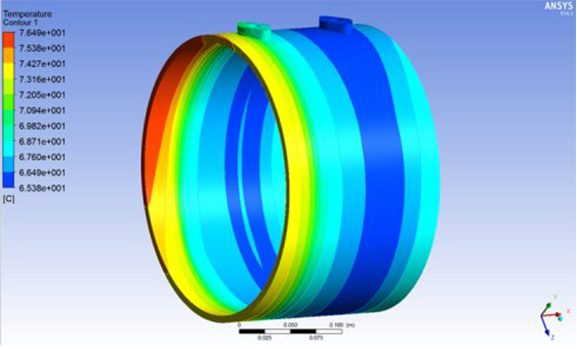

外機殼溫度仿真示意圖

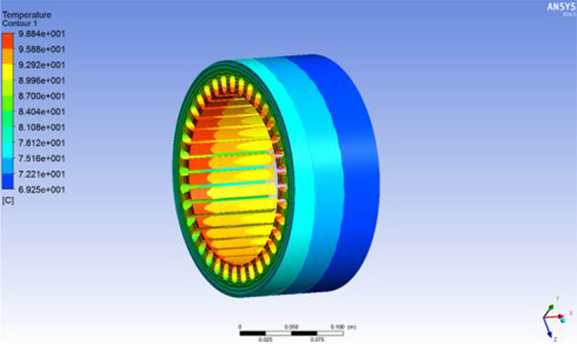

定子鐵心溫度仿真示意圖

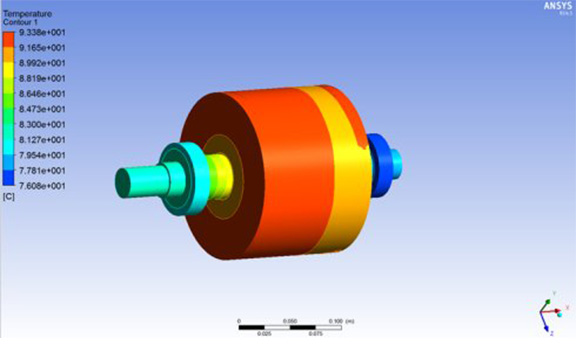

轉子系統溫度仿真示意圖

該電機散熱解決方案為初步設計方案,根據仿真模型及示意圖可以看到水道的一些區域熱量仍過于集中,有改進的空間,將在改進的方案中體現,關于了解改進方案可聯系客服。
